CQB型磁力驱动泵

上海立申泵业的CQB型磁力驱动泵产品概述，CQB磁力驱动离心泵(简称磁力泵)，通常由电动机，磁力偶合器和耐腐蚀离心泵组成。其主要特点是利用磁力偶合器传递动力，无泄漏，当电动机带动，磁力驱动泵，化工磁力泵，不锈钢化工磁力泵。

产品说明书下载点击获取产品安装图纸
下一个：ZCQ型自吸磁力泵 上一个：CQR型立式管道式磁力泵

目录

概述

 一、CQB型磁力驱动泵产品概述

     CQB磁力驱动离心泵(简称磁力泵)，通常由电动机，磁力偶合器和耐腐蚀离心泵组成。其主要特点是利用磁力偶合器传递动力，无泄漏，当电动机带动磁力偶合器的外磁钢旋转时，磁力线穿过问隙和隔离套，作用于内磁钢上，使泵转子与电动机同步旋转，无机械接触地传递扭矩。在泵轴的动力输入端，由于液体被封闭在静止的隔离套内，没有动密封因而无泄漏。

二、CQB型磁力驱动泵主要特点

     CQB系列磁力泵是磁力泵无泄漏耐腐蚀泵，CQB系列磁力泵型式及基本参数符合JB／T 7742—1995《小型磁力驱动离心泵型式与基本参数》标准和《小型磁力驱动离心泵三个标准的补充规定》。

三、CQB型磁力驱动泵产品用途：

     CQB系列磁力泵适用于石油、化工、制药、冶炼、电镀、环保、食品、影视洗印、水处理、国防等行业，是输送易燃、易爆、挥发、有毒、稀有贵重液体和各种腐蚀性液体的理想设备。适用于输送吸入压力不大于0.2MPa，最大工作压力1.6MPa，温度不超过100℃，密度不大于1600kg/m3，粘度不大于30×10-6m2／S的不含硬颗粒和纤维的液体。

使用安装

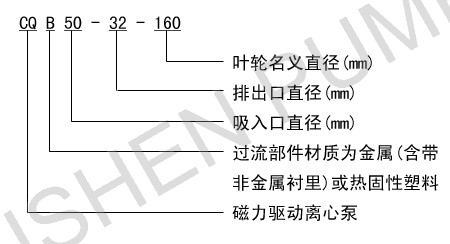

 QB型磁力驱动泵型号意义：

例如：CQB50-32-160
50-泵吸入口直径（mm）
32-泵排出口直径（mm）
160-叶轮名义直径（mm）
CQ-磁力驱动离心泵
B-过流部件材质为金属（含带非金属衬里）或热固性塑料
25-工作扬程（m）
材质为不锈钢

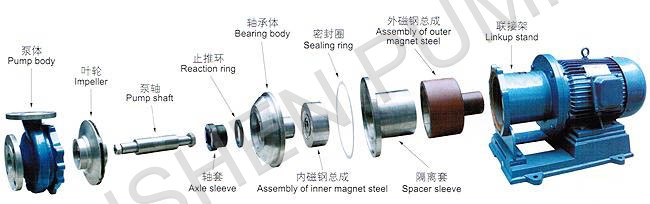

五、CQB型磁力驱动泵爆炸图：


六、CQB型磁力驱动泵安装与调试：
CQB型磁力驱动泵安装和使用
1.CQB型磁力驱动泵应水平安装，不宜竖立，塑料泵体不得承受管路重量，对于特殊要求垂直安装的场合,电机务必朝上。
2.CQB型磁力驱动泵使用前应进行检查，电机风叶转动要灵活，无卡住无异常声响，各紧固件要紧固。
3.当抽吸液面高于泵轴心线时，起动前打开吸入管道阀门即可，若抽吸液面低于泵轴心线时，管道需配备底 阀。
4.检查电机旋转方向是否与磁力泵转向标记一致。
5.电机启动后，缓慢打开排出阀，待泵进入正常工作状态后，再将排出阀调到所需开度。
6.CQB型磁力驱动泵停止工作前，应先关闭排出阀门，然后关闭吸入管阀门。

七、CQB型磁力驱动泵使用注意事项：
1.被输送介质中，若含有固体颗粒，泵入口要加过滤网：如含有铁磁质微粒，需加磁性过滤器。
2.因磁力泵轴承的冷却和润滑是靠被输送的介质，所以绝对禁止空动转，同时避免在工作中途停电后再启动 时所造成时空载运转。
3.被输送的介质及其温度应在泵材允许范围内（详见附表）。工程塑料泵的使用温度<60℃，金属泵的使用 温 度<100℃，输送吸入 压力不大于0.2mpa，最大工作压力1.6mpa、密度不大于1600kg/m3，粒度不大于30 × 10-6m2/s的不含硬颗粒和纤维的液体。
4.CQB型磁力驱动泵在使用中环境温度应小于40℃，电机温升不得超过75℃。
5.CQB型磁力驱动泵泵内外磁性联轴器采用高性能永磁材料，可能对下列器件产生潜在危害，请将下列器件与本系列泵 保持距离。如：心脏起博器，信用卡及其它磁卡、计算器、计算机磁盘、手表等。
6.对于输送液为易沉淀结晶的介质，使用后应及时清洗，排净泵内积液。

八、CQB型磁力驱动泵故障与排除方法：


故障形式

产生原因

排除方法

CQB型磁力驱动泵不出水

1.水泵反转

1.改变电讥接线

2.进水管道漏气

2.杜绝漏气

3.泵腔蓄水不足

3.增加蓄水璗

4.电压太高，启动时联轴器打滑

4.调正电压

5.吸程太高

5.降低泵安装位置

6.阀门没有打开

6.校正或更换阀门

CQB型磁力驱动泵流量不足

1.吸入管径太小或淤塞

1.调换或清洗进水管

2.叶轮流道阻塞

2.清洗叶轮

3.扬程过高

3.开大出水阀

4.转速不够

4.恢复额定转速

CQB型磁力驱动泵扬程过低

1.流量过大

1.关小出水阀

2.转速太低

2.恢复额定转速

CQB型磁力驱动泵噪音太大

1.轴严重磨损

1.更换泵轴

2.轴承严重磨损

2.更换轴承

3.外磁钢或内磁钢与隔离套接触

3.拆除泵头重新组装

4.密封环与叶轮研磨

4.更换止推环、密封环

CQB型磁力驱动泵漏液

〇型密封圈损坏

更换〇型密封圈

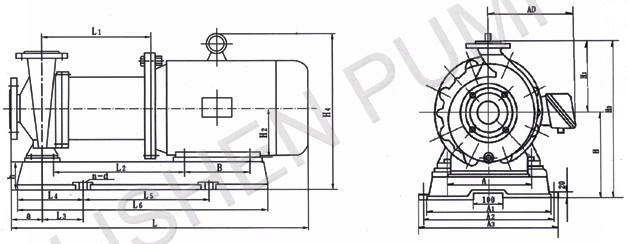

安装尺寸




型号

A

AD

B

L

L1

H1

H2

a

A1

A2

A3

H

H3

H4

L2

L3

L4

L5

L6

h

n-d

CQB32-20-125

125

150

100

458

133

120

90

65

　

　

　

　

　

　

　

　

　

　

　

　

　

CQB32-20-160

140

155

100

483

143

160

90

65

　

　

　

　

　

　

　

　

　

　

　

　

　

CQB40-25-105

125

150

100

458

133

120

90

65

　

　

　

　

　

　

　

　

　

　

　

　

　

CQB40-25-125

140

155

125

508

143

160

112

65

　

　

　

　

　

　

　

　

　

　

　

　

　

CQB40-25-160

160

180

140

706

230

160

112

80

300

330

360

197

357

342

263

40

120

320

560

75

4-ф17

CQB40-25-200

261

210

140

821

275

160

132

80

350

380

410

232

392

415

329

87

160

325

645

50

4-ф22

CQB50-40-85

125

150

100

458

133

120

90

80

　

　

　

　

　

　

　

　

　

　

　

　

　

CQB50-32-105

140

155

125

508

143

160

112

80

　

　

　

　

　

　

　

　

　

　

　

　

　

CQB50-32-125

160

180

140

706

234

160

112

80

300

330

360

197

337

342

263

40

120

320

560

75

4-ф17

CQB50-32-160

190

190

140

800

290

160

112

80

300

330

360

217

377

370

344

43

120

415

655

100

4-ф17

CQB50-32-200

216

210

140

817

282

180

132

80

350

380

410

245

425

428

325

43

120

465

705

80

4-ф22

CQB50-32-250

254

255

210

987

337

225

160

100

380

410

440

300

525

525

397

55

150

550

850

80

4-ф22

CQB65-50-125

216

210

140

836

290

160

132

80

350

380

410

197

337

350

344

40

120

410

650

75

4-ф17

CQB65-50-160

216

210

140

836

290

160

132

80

350

380

410

217

377

400

344

40

120

410

650

75

4-ф17

CQB65-40-200

254

255

210

962

324

180

160

100

380

410

440

260

440

485

372

54

150

565

865

110

4-ф22

CQB65-40-250

279

285

241

1032

324

225

180

100

380

410

440

300

525

550

385

54

150

565

865

110

4-ф22

CQB80-65-125

216

210

140

817

282

160

132

81

350

380

410

217

377

457

325

43

120

465

705

80

4-ф17

CQB80-65-160

254

255

210

1013

350

180

160

100

380

410

440

260

440

485

423

98

210

395

815

90

4-ф22

CQB80-50-200

254

255

254

1086

380

200

160

100

380

410

440

260

460

485

451

50

210

450

870

90

4-ф22

CQB80-50-250

318

310

305

1251

390

225

200

125

470

500

530

320

545

595

476

127

210

490

910

110

4-ф22

CQB100-80-125

254

255

210

958

308

180

160

100

380

410

440

260

440

485

368

127

210

400

820

80

4-ф17

CQB100-80-160

254

255

254

1003

308

200

160

100

380

410

440

280

480

505

368

127

210

400

820

80

4-ф22

CQB100-65-200

318

310

305

1262

412

225

180

100

470

500

530

320

545

595

512

141

250

560

1060

130

4-ф28

CQB100-65-250

318

310

305

1290

412

250

200

125

470

500

530

340

590

645

512

141

250

560

1060

130

4-ф28

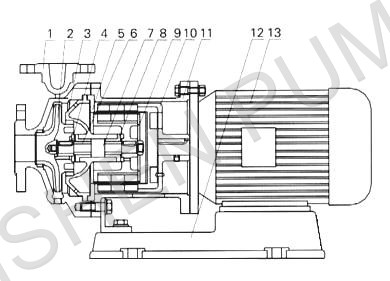

结构图




1

 泵体

2

叶轮

3

轴承体

4

止推环

5

隔离套

6

轴套

7

泵轴

8

轴承

9

内磁钢总成

10

外磁钢总成

11

联接架

12

底座

13

电机

　

性能参数



型  号

流量
Q
m3/h

扬程
H
m

汽蚀余量
(NPSH)r
m

转速
n
r/min

轴功率
pa
KW

效率
ゥ
%

配带电机功率KW

介质密度g/cm3

≤1

≤1.3

≤1.84

CQB32-20-125

1.9
3.2
3.8

22
20
18.5



2900

0.49
0.58
0.62

23
30
31

YYB801-2
1.1

YYB802-2
1.5

YYB90S-2
2.2

CQB32-20-160

1.9
3.2
3.8

34
32
29



2900

0.84
0.99
1.03

21
28
29

YYB802-2
1.5

YYB90S-2
2.2

YYB90L-2
3

CQB40-25-105

3.8
6.3
7.5

13
12.5
11



2900

0.42
0.55
0.56

32
39
40

YYB801-2
1.1

YYB802-2
1.5

YYB90S-2
2.2

CQB40-25-125

3.8
6.3
7.5

22
20
18.5



2900

0.81
0.98
1.05

28
35
36

YYB802-2
1.1

YYB90L-2
2.2

YYB100L-2
3.0

CQB40-25-160

3.8
6.3
7.5

34
32
29



2900

1.41
1.72
1.79

25
32
33

YYB90L-2
2.2

YYB100L-2
3.0

YYB112M-2
4.0

CQB40-25-200

3.8
6.3
7.5

52.5
50
48



2900

3.02
3.43
3.77

18
25
26

YYB112M-2
4.0

YYB132S1-2
5.5

YYB132S2-2
7.5

CQB50-40-85

7.5
12.5
15

9
8
7.5

3.5
3.5
4.0

2900

0.46
0.56
0.61

40
49
50

YYB801-2
0.75

YYB802-2
1.1

YYB90S-2
1.5

CQB50-32-105

7.5
12.5
15

13
12.5
11

3.5
3.5
4.0

2900

0.76
0.91
0.94

35
47
48

YYB802-2
1.1

YYB90S-2
1.5

YYB90L-2
2.2

CQB50-32-125

7.5
12.5
15

22
20
18.5

3.5
3.5
4.0

2900

1.49
1.62
1.63

30
42
43

YYB90L-2
2.2

YYB100L-2
3.0

YYB112M-2
4.0

CQB50-32-160

7.5
12.5
15

34
32
29

3.5
3.5
4.0

2900

2.48
2.79
2.96

28
39
40

YYB100L-2
3.0

YYB112M-2
4.0

YYB132S1-2
5.5

CQB50-32-200

7.5
12.5
15

52.5
50
48

3.5
3.5
4.0

2900

5.10
5.49
6.13

21
31
32

YYB132S2-2
7.5

YYB132S2-2
7.5

YYB160M1-2
11

CQB50-32-250

7.5
12.5
15

82
80
78.5

3.5
3.5
4.0

2900

9.57
10.89
13.32

17.5
25
26

YYB160M2-2
15

YYB160L-2
18.5

YYB180M-2
22

CQB65-50-125

15
25
30

22
20
18.5

3.5
3.5
4.0

2900

2.25
2.67
2.91

40
51
52

YYB100L-2
3.0

YYB112M-2
4.0

YYB132S1-2
5.5

CQB65-50-160

15
25
30

34
32
29.5

3.5
3.5
4.0

2900

3.34
5.07
5.48

32
43
44

YYB132S1-2
5.5

YYB132S2-2
7.5

YYB

CQB65-40-200

15
25
30

53
50
47

3.5
3.5
4.0

2900

8.66
9.20
10.1

25
37
38

YYB160M1-2
11

YYB160M2-2
15

YYB160L-2
18.5

CQB65-40-250

15
20
30

82
80
78.5

3.5
3.5
4.0

2900

13.4
14.72
16.88

25
37
38

YYB160L-2
18.5

YYB180M-2
22

YYB200L1-2
30

CQB80-65-125

30
50
60

22.5
20
18

4.0
4.0
4.5

2900

4.48
5.24
5.55

41
52
53

YYB132S1-2
5.5

YYB132S2-2
7.5

YYB160M1-2
11

CQB80-65-160

30
50
60

34
32
29

4.0
4.0
4.5

2900

7.72
9.08
9.67

36
48
49

YYB160M1-2
11

YYB160M2-2
15

YYB160L-2
18.5

CQB80-50-200

30
50
60

53
50
47

4.0
4.0
4.5

2900

12.03
14.80
16.34

36
46
47

YYB160L-2
18.5

YYB180M-2
22

YYB200L1-2
30

CQB80-50-250

30
50
60

84
80
75

4.0
4.0
4.5

2900

19.06
23.68
26.07

36
46
47

YYB200L1-2
30

YYB220L2-2
37

YYB225M-2
45

CQB100-80-125

60
100
120

23
20
16.5

4.0
4.0
4.5

2900

8.35
9.73
9.46

45
56
57

YYB160M1-2
11

YYB160M2-2
15

YYB160L-2
18.5

CQB100-80-160

60
100
120

35
32
28

4.0
4.0
4.5

2900

12.43
15.85
16.34

46
55
56

YYB160L-2
18.5

180M-2
YYB22

YYB200L1-2
30

CQB100-65-200

60
100
120

54
50
47

4.0
4.0
4.5

2900

21.01
25.69
28.44

42
53
56

YYB200L1-2
30

YYB220L-2
37

YYB225M-2
45

CQB100-65-250

60
100
120

86
80
74.5

4.0
4.0
4.5

2900

37.98
45.39
49.69

37
48
49

YYB225M-2
45

YYB250M-2
55

YYB280S-2
75
